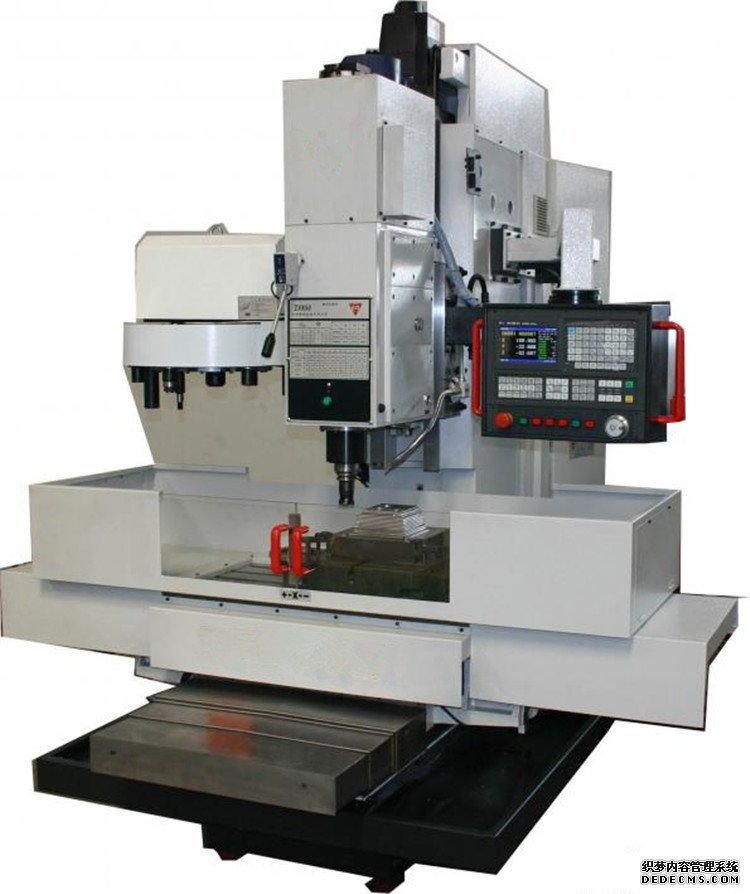

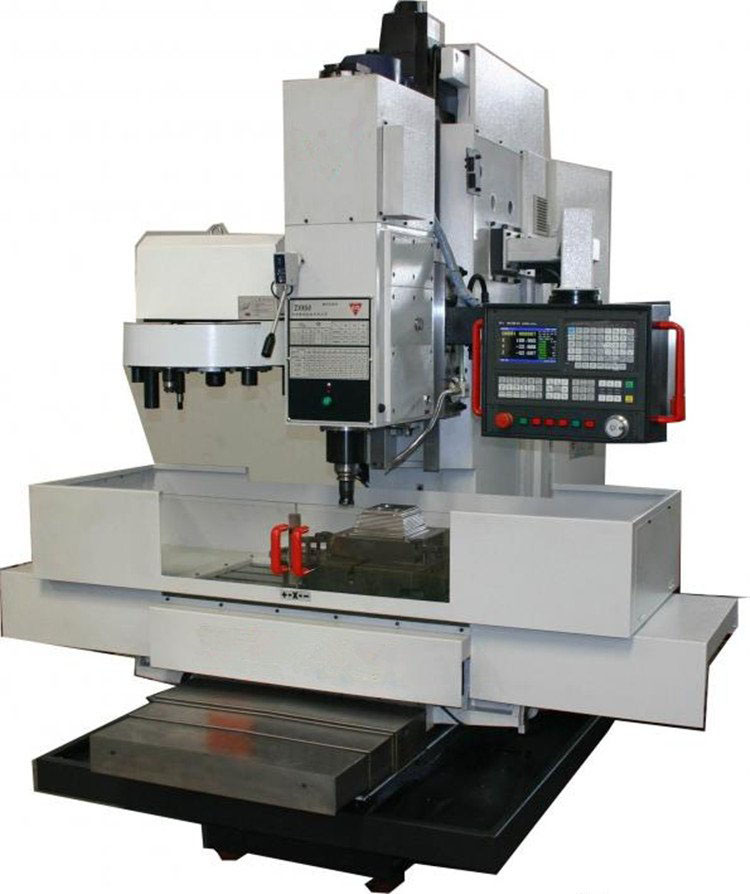

*本系列數控立鉆可完成鉆、擴、鉸、锪、攻絲等工序，適用于中小型軸類、盤類等零件的批量加工。

*機床基礎件采用樹脂砂高強度鑄鐵，并經多次穩定處理，機床導軌面及工作臺面均由數控磨床精密磨削
而成，整體剛性高，精度保持性好。

*本機采用加強型主軸結構，提高主軸的幾何精度和徑向剛度，使機床具有直接鏜孔的能力(本條款僅適用于ZK5140B)

*Z軸由數控系統控制，軸進給可執行快進、工進、快退、延時等程序。Z軸由步進電機（或交流伺服電機）驅動，扭矩大，
定位精度好，加工效率高。

*Z軸配步進電機（或交流伺服電機），KND-1000M數控系統。

*Z軸自動回零功能。主軸過載保護功能、集中潤滑和工作液循環冷卻系統。

*數控系統編程簡單，操作方便，實用可靠。根據客戶要求安裝，調試，培訓。

*可根據用戶需求，定做氣動或液壓裝夾夾具。

*產品配置：采用KND1000M數控系統，X/Y/Z軸均為伺服驅動電機。

齒輪采用沈陽，絲杠采用臺灣滾珠絲杠、主軸軸承采用哈爾濱軸承

主要技術參數 單位 ZK5140C/50C

最大鉆孔直徑 mm 40

最大進給抗力 N 16000

主軸最大輸出扭矩 NM 350

主軸孔錐度 Morse 4

主電機功率 KW 3

主軸變速范圍 r/min 31.5-1400

進給范圍 工進X軸 mm/min 0.6-3000

進給范圍 工進Y軸 mm/min 0.3-2000

進給范圍 工進Z軸 mm/min 6000（3000）

主軸箱行程 mm 450

工作臺X軸行程 mm 700

工作臺Y軸行程 mm 600

主軸Z軸行程 mm 250

主軸端面至工作臺距離 mm 20-700

控制方式 三軸數控，X、Y軸聯動

工作臺尺寸 mm 850*550

重復定位精度（X、Y）mm 0.02（0.015)

外形尺寸 mm 2335x1500x2600

地 址： 山東省滕州北辛工業園

聯 系 人： 劉經理

電 話： 0632-5157758

傳 真： 0632-5152758

手 機： 13310686336

網 址：http://www.949476.com/

注：需要產品畫冊的客戶請把收件信息發至13310686336，會為你免費快遞最新公司樣本！

由于機床為超大，超重物品，快遞和物流公司一般不接，所以要用配貨站配車，配車一般是專線車輛，長期兩地往返，
對兩地都比較了解，能送貨到門，方便裝車和客戶卸車，一站直達最大保證貨物安全，但是這種方法時效性不佳，路
上快，但是配貨慢，一輛大車要配滿貨才會走，所以有一個等待的配貨時間，根據城市的不同一般熱門城市可天天走
貨，冷門城市可能就要3-5天，綜合考慮，安全，方便，時效，配車是機床運輸的最佳選擇，所以客戶可以放心購買。
